AQUATHERM GREEN Schweißtechniken

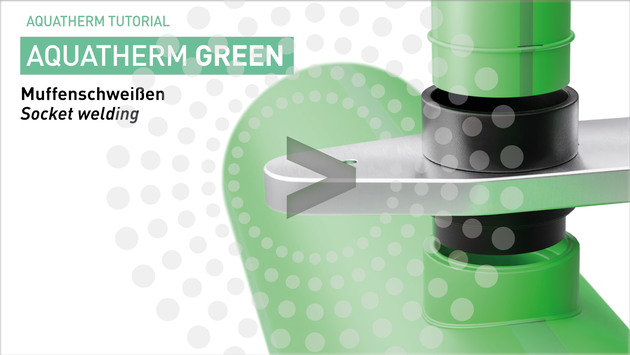

Eine sichere und schnelle Verbindung im Muffenschweißverfahren ist mit unserem Handschweißgerät für Rohre in den Dimensionen 16 bis 63 mm möglich.

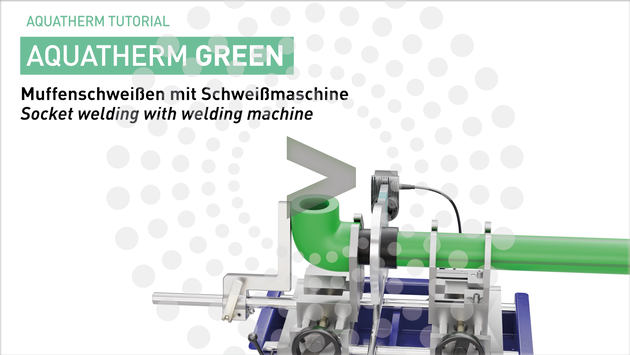

Bei Rohrdimensionen von 50 bis 125 mm sorgen unsere aquatherm Schweißmaschinen für eine sichere und langlebige Verbindung.

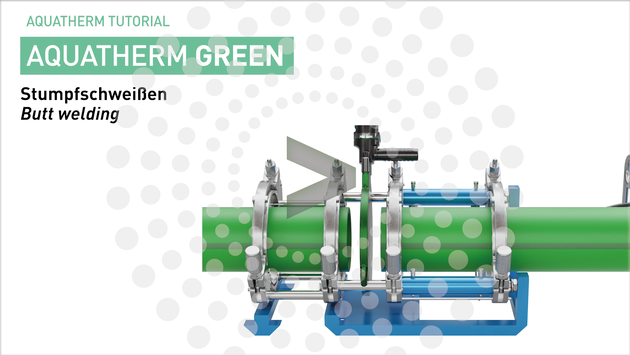

Große Rohrdimensionen von 160 bis 450 mm werden mit speziellen Stumpfschweißmaschinen verschweißt.

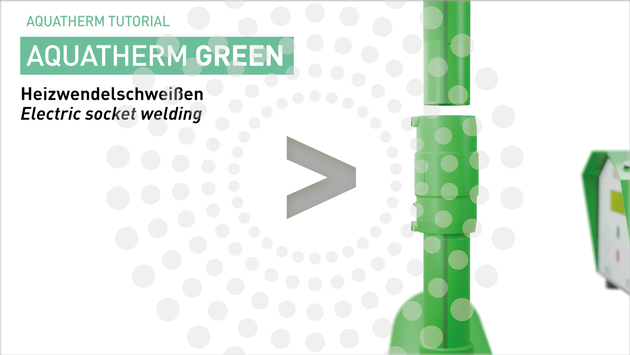

Das Elektroschweißen eignet sich in schwer zugänglichen Bereichen für Rohre mit den Dimensionen 20 bis 250 mm. Bei diesem Schweißverfahren werden spezielle Muffen mit eingearbeiteten Heizdrähten elektrisch erhitzt und mit dem Rohr verschmolzen.

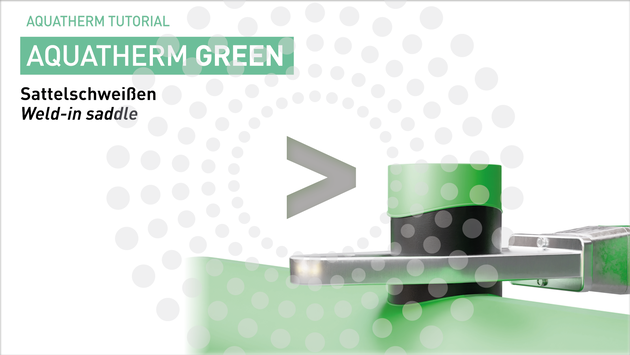

Mit dem Sattelschweißverfahren lassen sich Abzweigungen, auch nachträglich, ganz einfach mit Einschweißsätteln herstellen. Der Material- und Zeitaufwand wird dadurch erheblich reduziert.

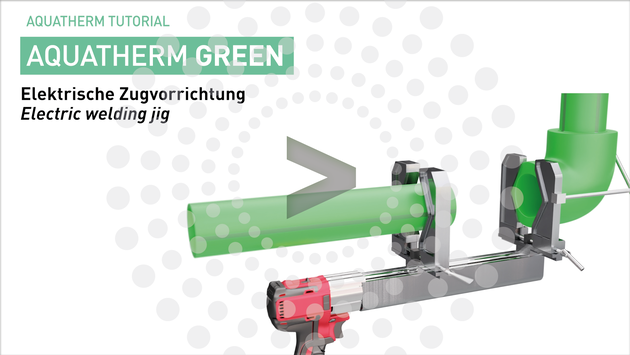

Die elektrische Zugvorrichtung von aquatherm erleichtert das Verschweißen von Rohren der Dimensionen 63 bis 125 mm
Heizelementeschweißen
Maßgebende Daten für die Fusion. Es gelten die allgemeinen Richtlinien für Heizelementschweißen gem. DVS 2207, Teil 11.
| Rohr-Außendurchmesser in mm | Anwärmzeit in Sek. DVS | Anwärmzeit in Sek. AQE* | Verarbeitungszeit in Sek. | Abkühlzeit in Min. | Einschweißtiefe in mm |
| 20 | 5 | 8 | 4 | 2 | 14,5 |
| 25 | 7 | 11 | 4 | 2 | 16,0 |
| 32 | 8 | 12 | 6 | 4 | 18,0 |
| 40 | 12 | 18 | 6 | 4 | 20,5 |
| 50 | 18 | 27 | 6 | 4 | 23,5 |
| 63 | 24 | 36 | 8 | 6 | 27,5 |
| 75 | 30 | 45 | 8 | 8 | 30,0 |
| 90 | 40 | 60 | 8 | 8 | 33,0 |
| 110 | 50 | 75 | 10 | 8 | 37,0 |
| 125 | 60 | 90 | 10 | 8 | 40,0 |
HINWEIS: sec. AQE* In Anlehnung an die DVS 2207, Teil 11 sollten die Anwärmzeiten (sec. AQT) bei Umgebungstemperaturen unter +5 °C verwendet werden. Rohrleitungen in den Durchmessern 160 - 630 mm werden im Stumpfschweißverfahren verschweißt.
Schältiefentabelle Muffenschweißen und E-Muffenschweißen
| Rohrdurchmesser in mm | Schältiefe Muffenschweißen in mm | Schältiefe E-Muffenschweißen in mm |
| 20 | 16 | 39 |
| 25 | 20 | 43 |
| 32 | 22 | 45 |
| 40 | 25 | 50 |
| 50 | 28 | 56 |
| 63 | 32 | 65 |
| 75 | 34 | 69 |
| 90 | 37 | 77 |
| 110 | 42 | 85 |
| 125 | 44 | 90 |
Einstecktiefe bis 250 mm
| Rohrdurchmesser in mm | Einstecktiefe in mm |
| 20 | 35,0 |
| 25 | 39,0 |
| 32 | 40,0 |
| 40 | 46,0 |
| 50 | 51,0 |
| 63 | 59,0 |
| 75 | 65,0 |
| 90 | 72,5 |
| 110 | 80,0 |
| 125 | 86,0 |
| 160 | 93,0 |
| 200 | 105,0 |
| 250 | 125,0 |
Heizelement-Stumpfschweißen
Für Rohrdimension 160 - 630 mm
Spezifische Wulsthöhe in mm:
| Rohrdurchmesser in mm | SDR 11 | SDR 9 | SDR 17,6 |
| 160 | 1,0 | 1,0 | 1,0 |
| 200 | 1,0 | 1,5 | 1,0 |
| 250 | 1,5 | 1,5 | 1,0 |
| 315 | 2,0 | 2,0 | 1,0 |
| 355 | 2,0 | 2,5 | 1,5 |
| 400 | 2,0 | - | 1,5 |
| 450 | - | - | 1,5 |
| 500 | - | - | 2,0 |
| 560 | - | - | 2,0 |
| 630 | - | - | 2,0 |
