Rohrleitungssysteme an Bord von Schiffen und auf Offshore-Anlagen sind dauerhaft extremen Bedingungen ausgesetzt: Salzwasser, Korrosion, mechanische Beanspruchung durch Seegang und strenge internationale Umweltvorschriften stellen hohe Anforderungen an Material und Verbindungstechnik. aquatherm Rohrleitungssysteme aus fusiolen®-Polypropylen decken alle zentralen Installationsbereiche an Bord ab – von Kühl- und HLK-Systemen für Schiffe über die Abwasser- und Ballastwasserverrohrung bis zu technischen Versorgungsleitungen.
Vorteile von Kunststoff-Rohrsystemen im Schiffbau
Rohrleitungssysteme aus fusiolen®-Polypropylen sind metallischen Systemen im Schiffbau über den gesamten Lebenszyklus in mehreren Punkten überlegen.
Geringes Gewicht als wirtschaftlicher Faktor
Während Stahl ein Nenngewicht von 7.800 kg/m³ aufweist, liegen unsere PP-Rohrsysteme für den Schiffbau bei lediglich 980 kg/m³. Das wirkt sich direkt auf Konstruktion, Montage und Betrieb aus: leichtere Handhabung auf der Werft, schnellere Installation und durch das geringe spezifische Gewicht, ein messbarer Beitrag zur Kraftstoffeinsparung.
Korrosionsbeständigkeit ohne Wartungsaufwand
Polypropylen rostet nicht. Bei PP-Rohren gibt es demnach keine Inkrustationen, keine korrosionsbedingten Leckagen, keine aufwendigen Beschichtungs- oder Inspektionszyklen. Das reduziert den Betriebsaufwand erheblich und verlängert die Systemlebensdauer auf bis zu 100 Jahre.
Einfache Verarbeitung, sichere Verbindung
Rohr und Fitting werden durch Wärmefusion (Muffenschweißen oder Stumpfschweißen) zu einer homogenen, stoffschlüssigen Einheit verbunden. Mechanische Schwachstellen an Verbindungspunkten entfallen. Die Verbindungen der maritimen Rohrleitungssysteme sind unmittelbar nach der Fusion betriebsbereit.
Geringere Wärmeleitfähigkeit
Mit 0,15 W/mK benötigen aquatherm Rohrsysteme für Schiffe deutlich weniger Isolierung gegen Wärme- und Kälteverluste sowie Kondensatbildung als Metallrohre. Das ist bei HLK-Systemen und technischen Versorgungsleitungen ein großer Vorteil.
Umweltproduktdeklaration
Für aquatherm PP-Rohrsysteme liegen Environmental Product Declaraions (EPD) vor. fusiolen®-Polypropylen ist zudem recycelbar und schadstoffrei in Verarbeitung und Entsorgung.
Vorteile auf einen Blick
Typische Einsatzbereiche an Bord
Rohrleitungen durchziehen ein Schiff von der Maschinenebene bis zur Passagierkabine. Je nach Medium und Betriebsbedingungen können unterschiedliche aquatherm Systeme zum Einsatz kommen:
Fernleitungsnetz zwischen Kühlwassereinheiten, Absorptionskältemaschinen und Lüftungsgeräten in Kabinen und Arbeitsbereichen
Medium: Wasser, Wasser-Glykol-Gemisch oder Meerwasser

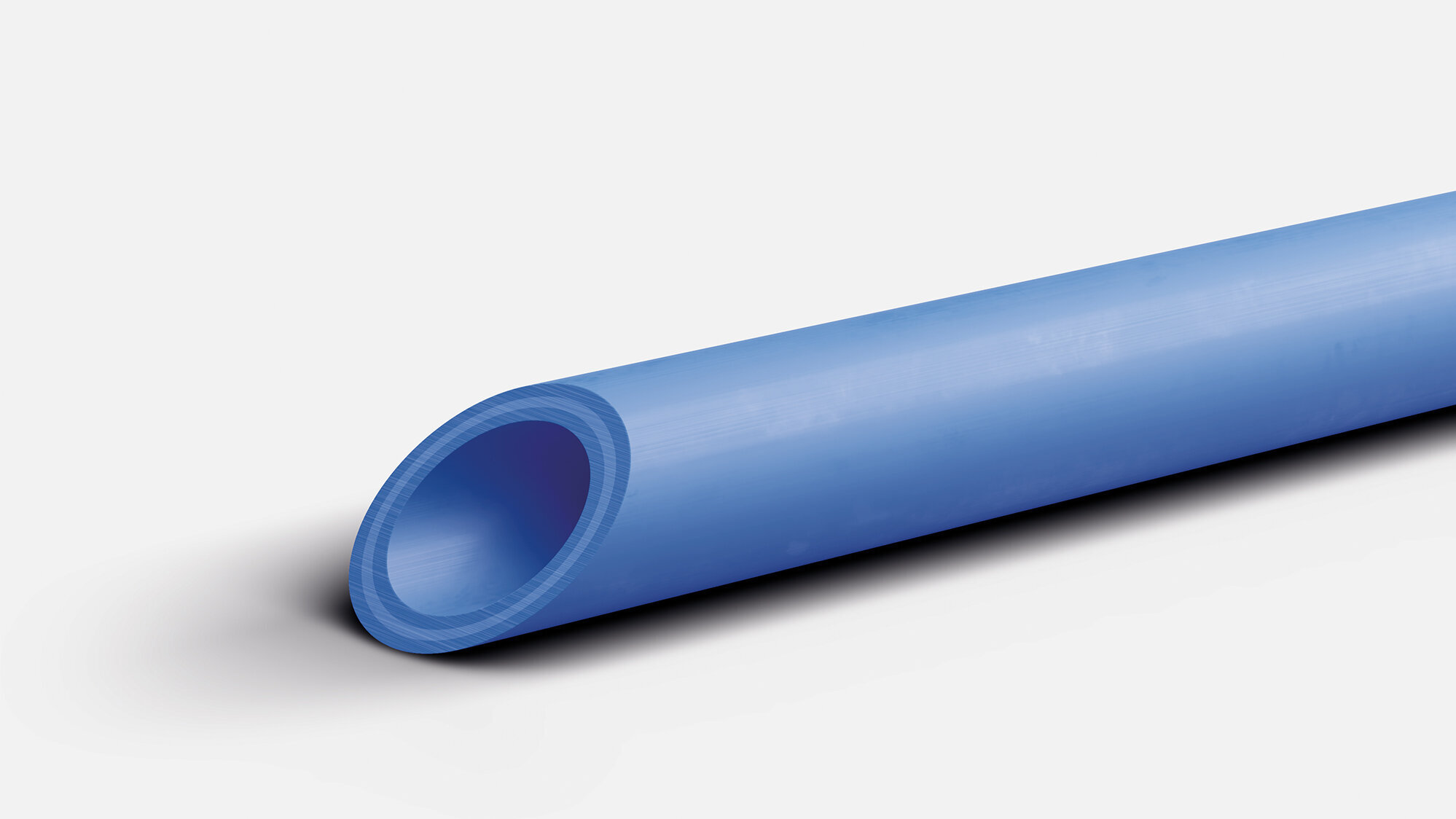

Produkt: aquatherm blue (20–630 mm)
Verrohrung für Stabilisierung und Trimm des Schiffes unter hoher Korrosionsbelastung und mechanischen Beanspruchungen
Produkte: aquatherm blue und aquatherm green
Ableitung von Grau- und Schwarzwasser an Bord – das Abwasser-Rohrsystem für den Schiffbau ist auf chemische Beständigkeit und Druckbelastung ausgelegt
Produkt: aquatherm blue
Hygienisch einwandfreie Versorgung, frei von Schwermetallen und giftigen Chemikalien

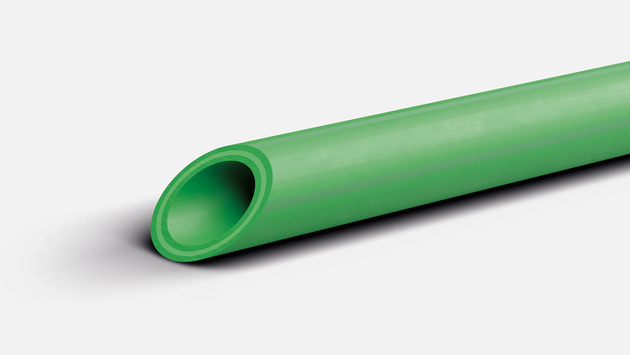

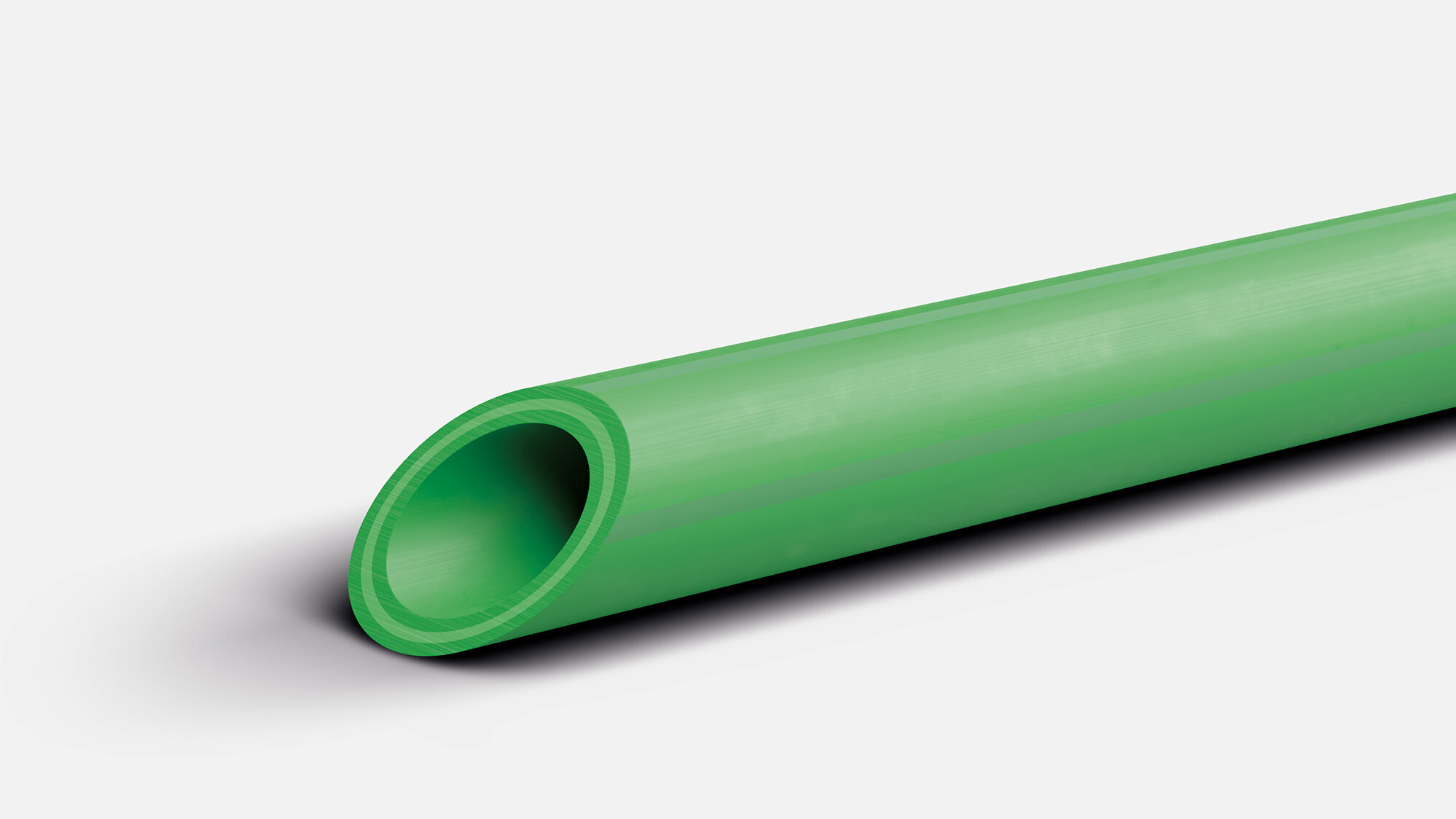

Produkt: aquatherm green (über 450 Rohre und Formstücke in 20–355 mm, vorgefertigte Rohrverteiler verfügbar)
Kühlrohre auf Schiffen sowie Abgasreinigungsanlagen (Scrubber), beständig gegenüber Salzsäure, Schwefelwasserstoff, Chlor und Schwefeldioxid
Produkt: aquatherm blue
Rohrsysteme für Offshore-Anlagen und Windenergie-Rohrleitungen
Marine Rohrleitungssysteme auf Bohrplattformen, Kranfahrzeugen und Beherbergungsschiffen werden unter erschwerter Wartung und mit hohen Stillstandskosten im Fehlerfall betrieben. aquatherm PP-Rohrsysteme sind salzwasserbeständig auf 100 Jahre und für Temperaturen von −40 °C bis +90 °C ausgelegt.
Einsatzbereiche der Offshore-Windpark-Rohrleitungen:
- HLK und Kühlung elektrischer Aggregate
Klimatisierung von Aufenthalts- und Arbeitsbereichen sowie Kühlung technischer Anlagen auf Plattformen und Beherbergungsschiffen
Produkt: aquatherm blue - Frischwasserversorgung und Sanitärtechnik
Trinkwasser-, Warm- und Kaltwasserverteilung auf Offshore-Einheiten mit Besatzung
Produkt: aquatherm green - Technische Versorgungsleitungen und Prozessmedien
Kühlkreisläufe und Abgasreinigungsanlagen auf Bohrplattformen und Kranfahrzeugen, auch für chemisch aggressive Medien
Produkt: aquatherm blue - Abwasser und Entwässerung
Grau- und Schwarzwasserentsorgung sowie technische Entwässerungsleitungen aus PP auf Schiffen und Offshore-Einheiten, unter Einhaltung internationaler Umweltvorschriften
Produkt: aquatherm blue
Beständige Rohrsysteme für verschiedene maritime Klassifikationen
Klassifikationsgesellschaften wie DNV, Bureau Veritas (BV), Lloyd's Register (LR), RINA, ABS, CCS und Korean Register (KR) legen bei Rohrleitungen fest, welche Systeme für welche Medien, Druckstufen und Schiffstypen zugelassen sind. Planer und Werften benötigen marine Rohrleitungssysteme, deren Eignung dokumentiert und nachvollziehbar ist.
aquatherm PP-Rohrsysteme sind für das gesamte maritime Medienspektrum ausgelegt – von Kühl- und Meerwasser über Wasser-Glykol-Gemische, Ballast- und Frischwasser bis hin zu Grau- und Schwarzwasser sowie chemisch aggressiven Prozessmedien. Trotz dieser vielseitigen Einsatzmöglichkeiten kommen sie ohne Beschichtungsschutz oder andere Sonderbehandlungen aus.
Auf diese hohen Anforderungen ist auch die Komponenten-Auswahl abgestimmt: Für den Anschluss stehen Flansche in PN 10 – und auf Anfrage auch in PN 16 – zur Verfügung, selbstverständlich in seewasserbeständiger Ausführung. Ergänzend dazu kommen Dichtungen in hochwertiger EPDM-Qualität zum Einsatz. Die Verbindungstechnik sorgt dabei für leckagefreie, homogene Verbindungen ohne mechanische Schwachstellen.
Damit Planung und Ausschreibung genauso reibungslos verlaufen wie der spätere Betrieb, stellt aquatherm für die Systemauswahl EPDs, internationale Zulassungen sowie Ausschreibungstexte komfortabel zum Download bereit.
Referenzen aus maritimen Projekten
Häufige Fragen zu Rohrsystemen im Schiffbau und maritimen Anwendungen
aquatherm PP-Rohrsysteme werden an Bord für HLK- und Kühlwasserleitungen, Ballastwassertransport, Trinkwasser- und Warmwasserversorgung und Abwasser eingesetzt. Im Maschinenraum eignet sich das Schiff-Rohrleitungssystem für technische Versorgungsleitungen, einschließlich Abgasreinigungsanlagen (Scrubber).
Die Schiffbau-Rohrsysteme sind für Kühlwasser, Wasser-Glykol-Gemische, Meerwasser, Ballastwasser, Frischwasser sowie Grau- und Schwarzwasser ausgelegt. Für chemisch aggressive Medien in technischen Kreisläufen und Scrubber-Anlagen eignet sich aquatherm blue aufgrund seiner hohen Chemikalienbeständigkeit.
Ja. aquatherm PP-Rohrsysteme sind salzwasserbeständig. Ihre Haltbarkeit ist auf 100 Jahre ausgelegt. Sie werden auf Bohrplattformen, Kranfahrzeugen, Beherbergungsschiffen und in Offshore-Windanlagen eingesetzt, wo Wartungsintervalle lang und Ausfälle kostspielig sind.
Zentrale Anforderungen sind Korrosions-, Verschleiß- und Chemikalienbeständigkeit, Eignung für hohen Seegang, Druckfestigkeit sowie geringes Gewicht zur Kraftstoffeinsparung. aquatherm-Rohrsysteme sind für einen Temperaturbereich von −40 °C bis +90 °C ausgelegt und erfüllen internationale Umweltvorschriften.
Klassifikationsgesellschaften wie DNV, Bureau Veritas (BV), Lloyd's Register (LR), RINA, ABS, CCS und Korean Register (KR) definieren die Zulassungsanforderungen für maritime Rohrsysteme je nach Schiffstyp, Medium und Druckstufe.
